G-Press® GHT
Starke Leistung, höchste Präzision – die Abkantpressen der G-Press® GHT-Serie vereinen jahrzehntelange Erfahrung und modernste Technologie. Mit einem umfangreichen Zubehörprogramm erfüllen die GHT-Modelle jede Anforderung.
Grundausstattung:

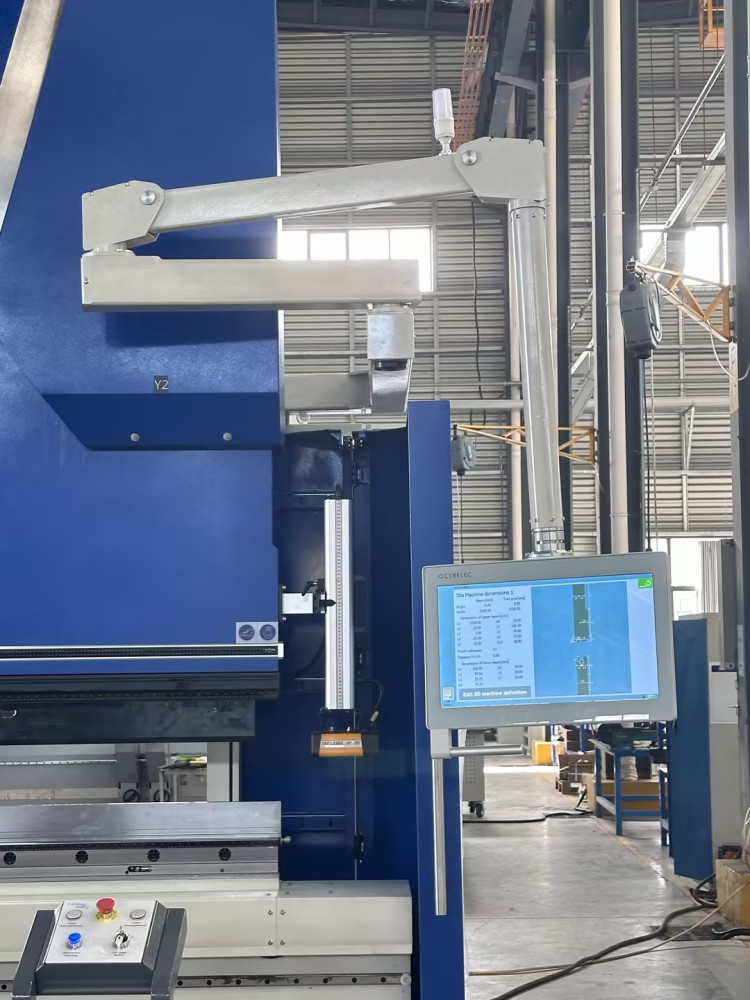

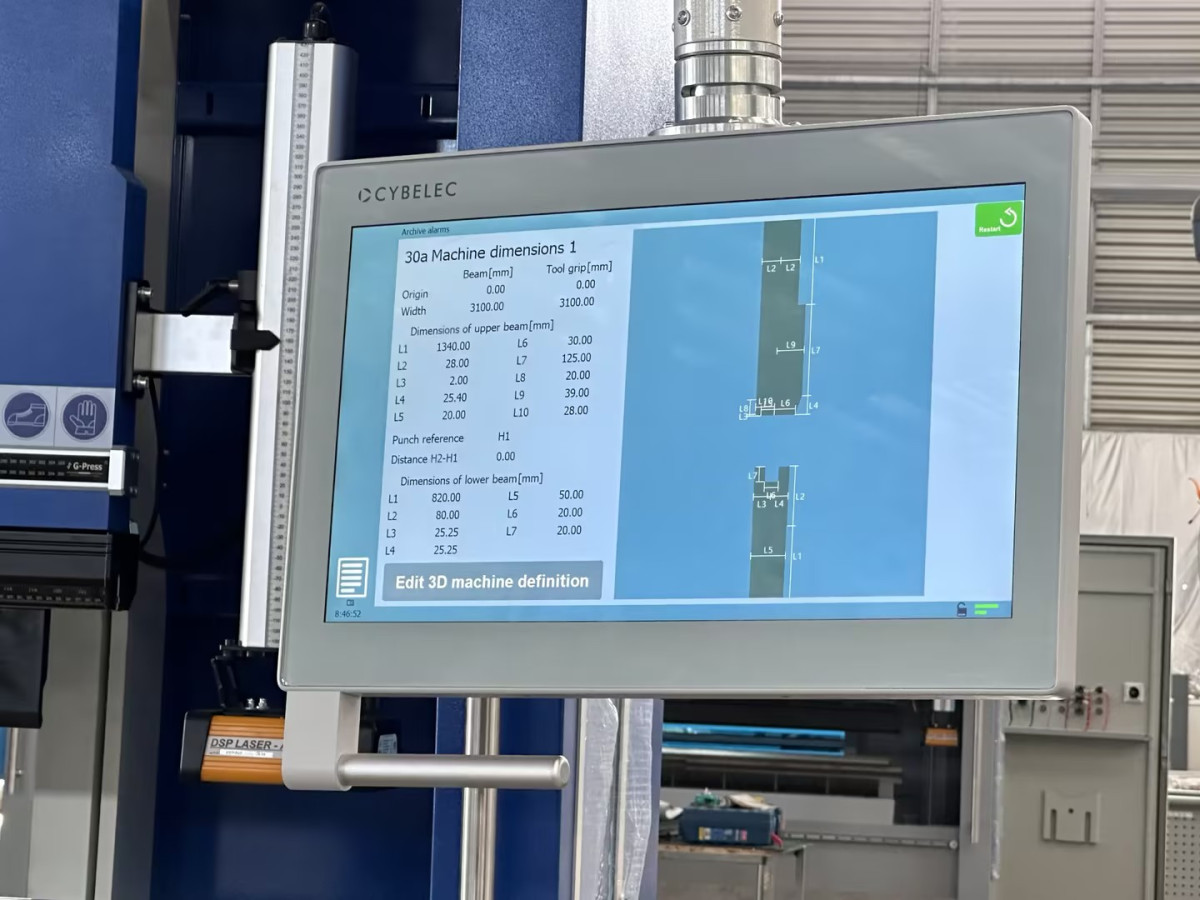

- CNC Steuerung Cybelec Visitouch 24
- 6+1 Achsen : Y1-Y2-X-R-Z1-Z2 +V
- Automatisiertes dynamisches hydraulisches Bombierungssystem: G-CS
- System zum Ausgleich der Rahmenauffederung – G-REFLEX

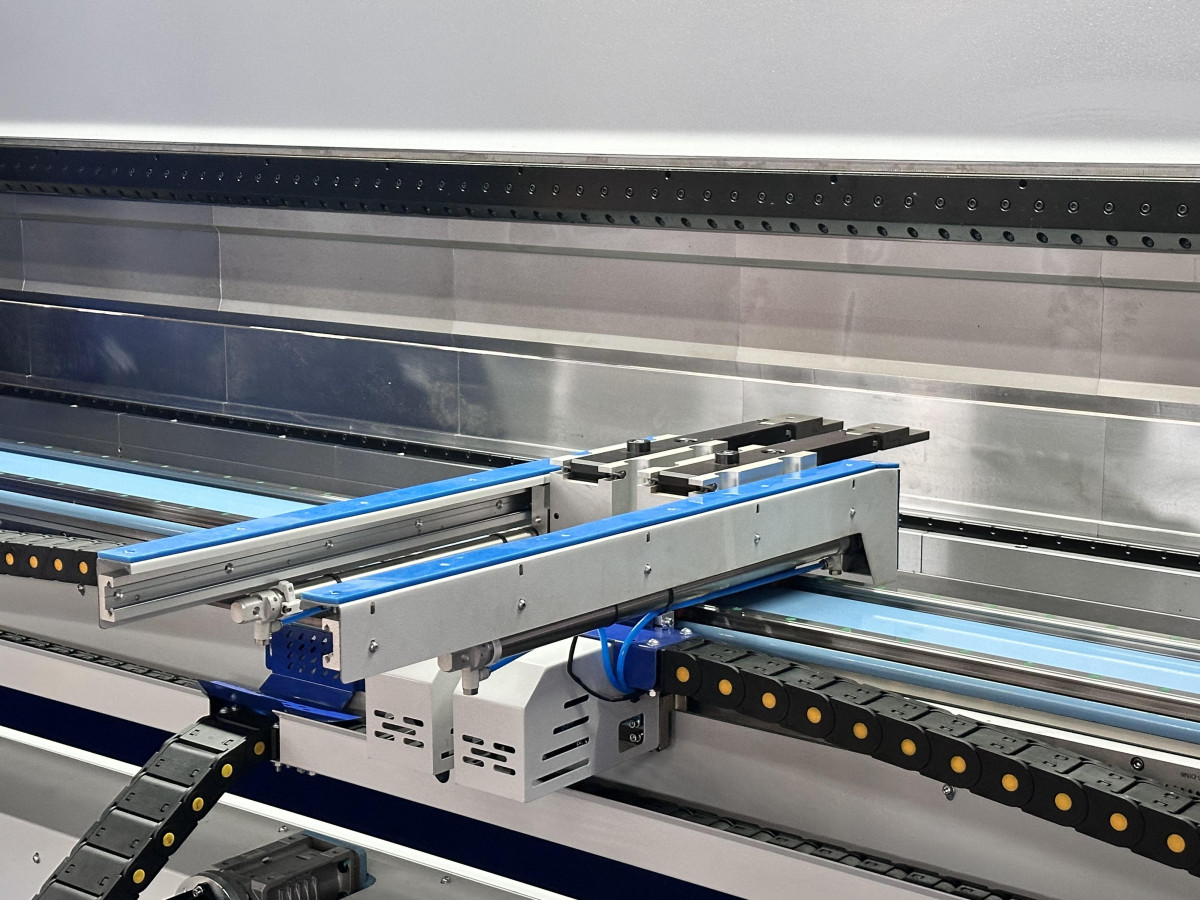

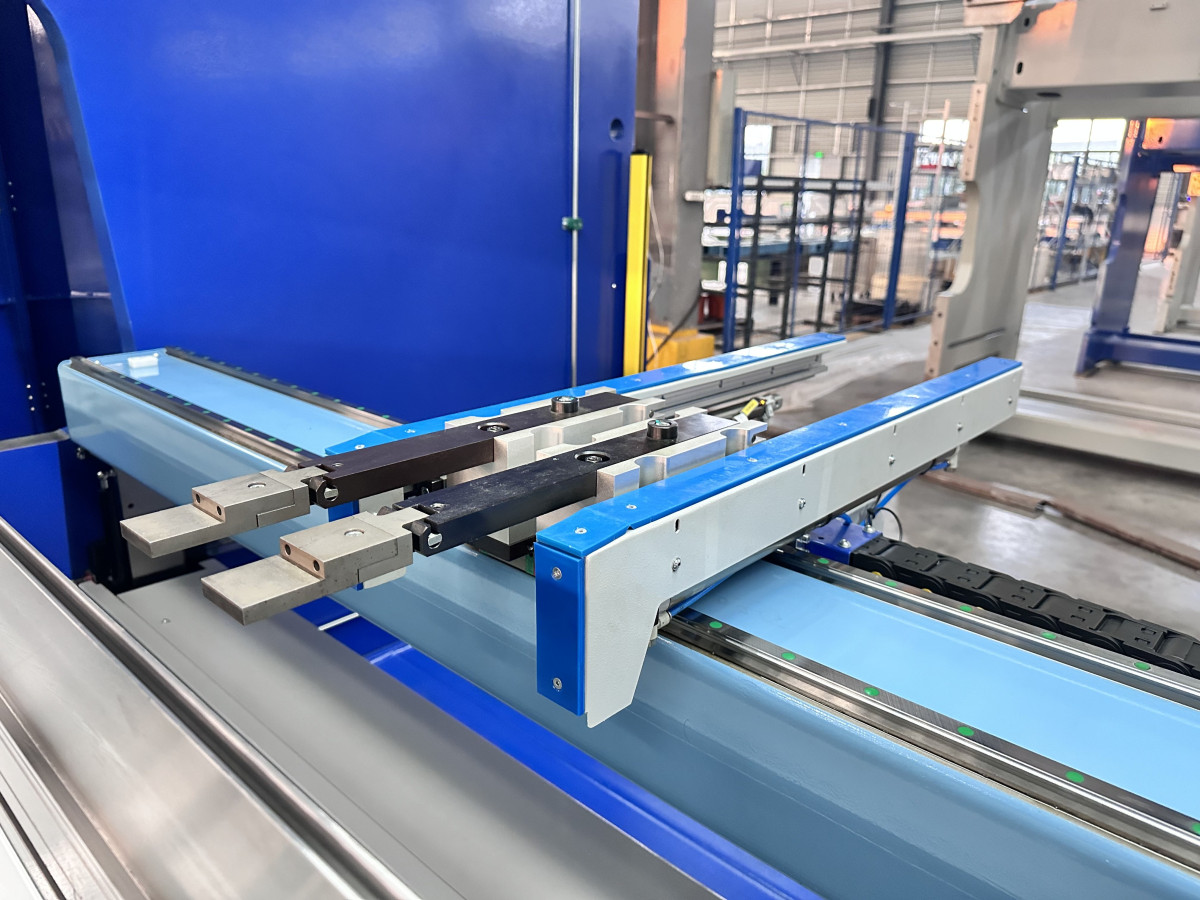

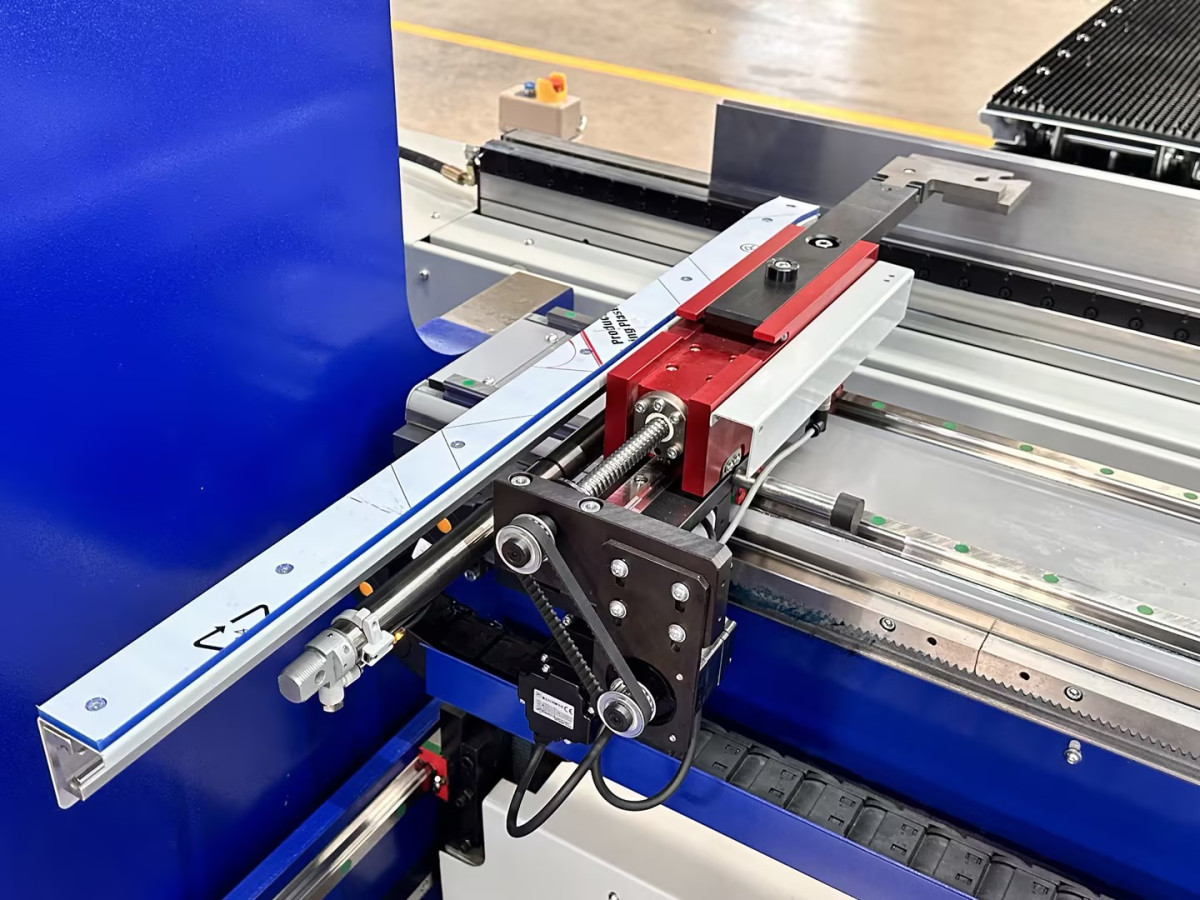

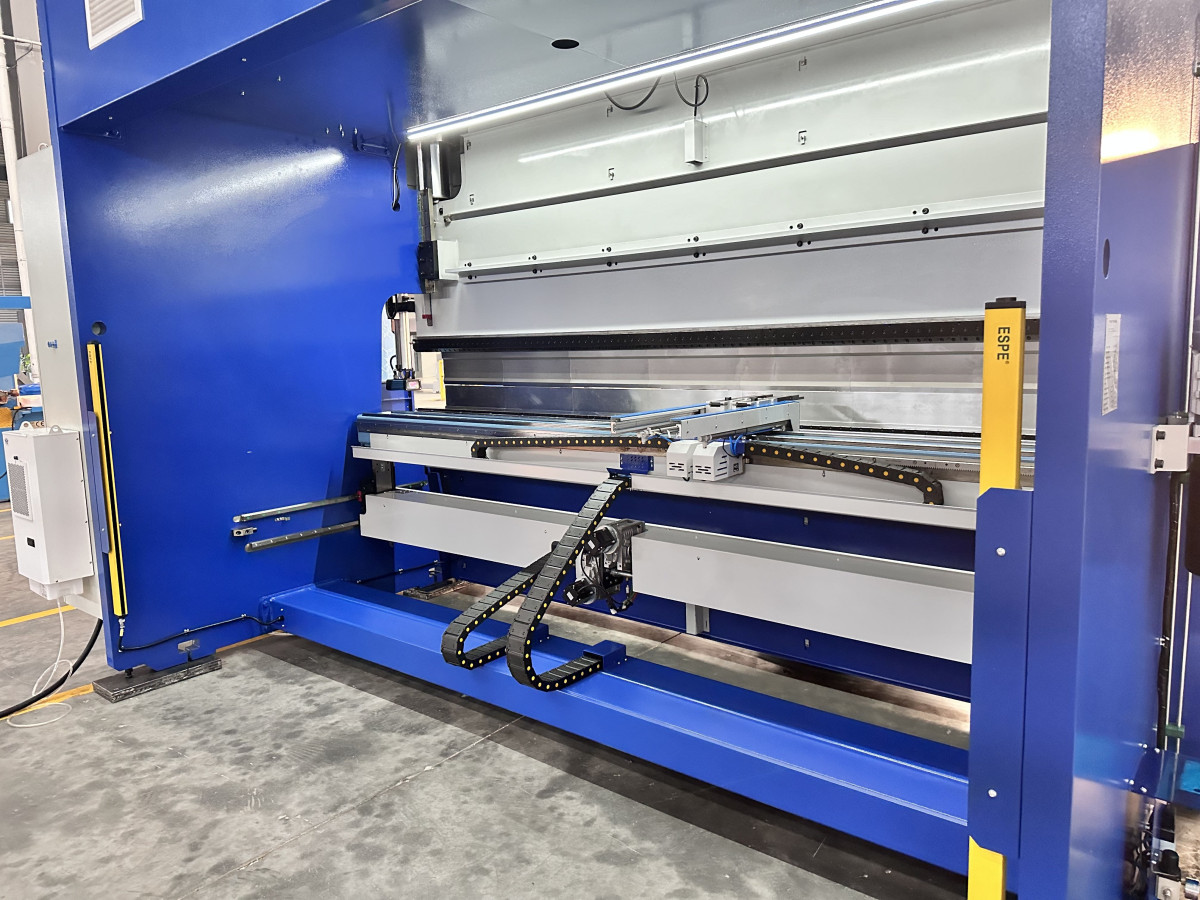

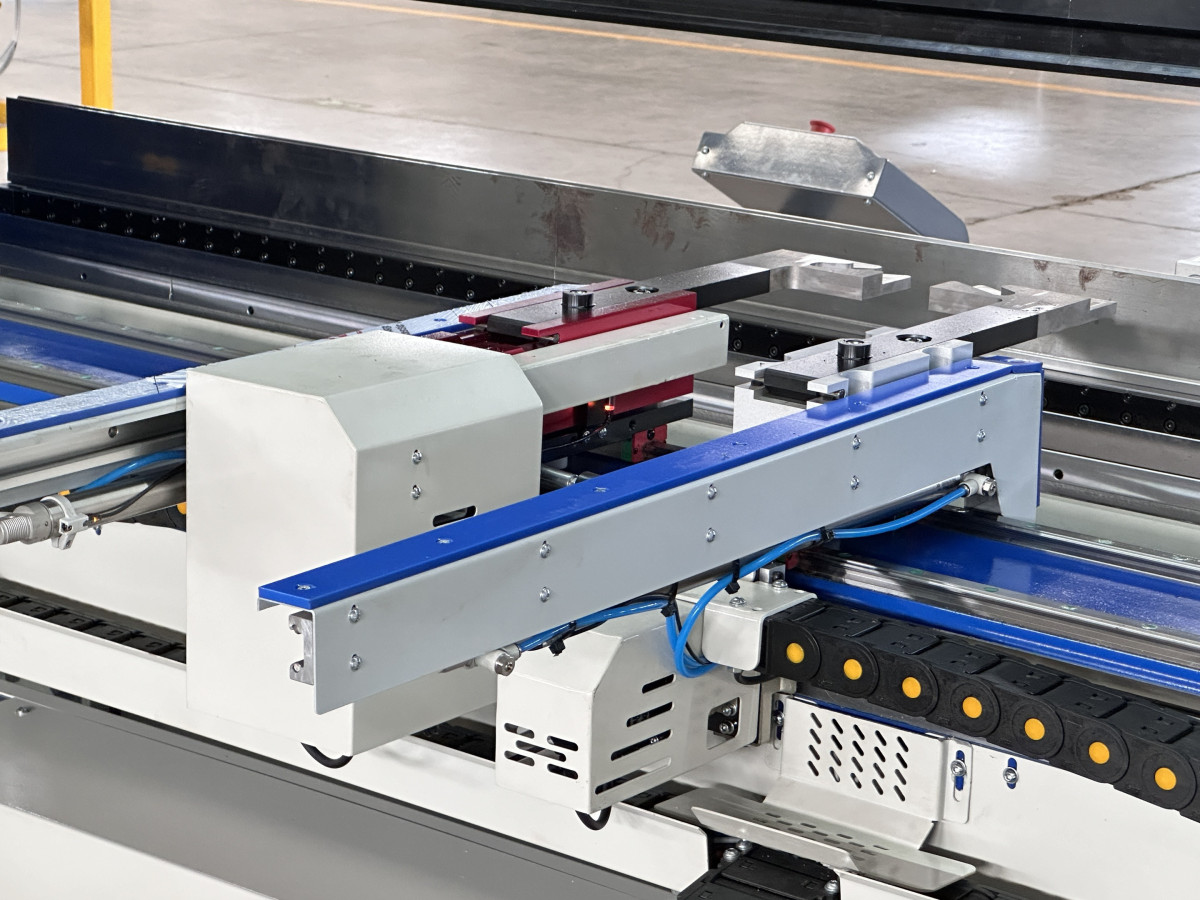

- Hinteranschlagsystem mod. GHP-4
- Servoangetriebener Hauptmotor
- Led Anzeige am Pressbalken zur Visualisierung der Anschlagpositionierung

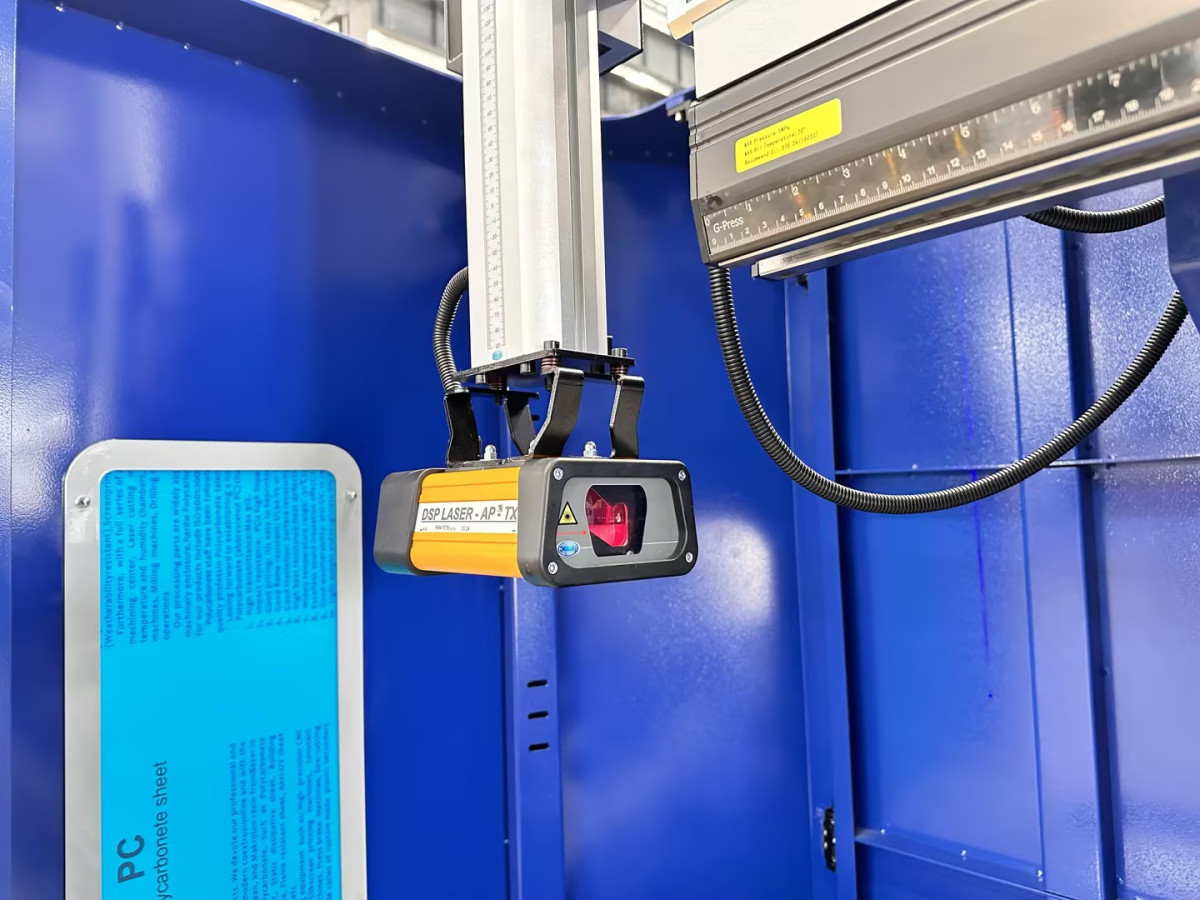

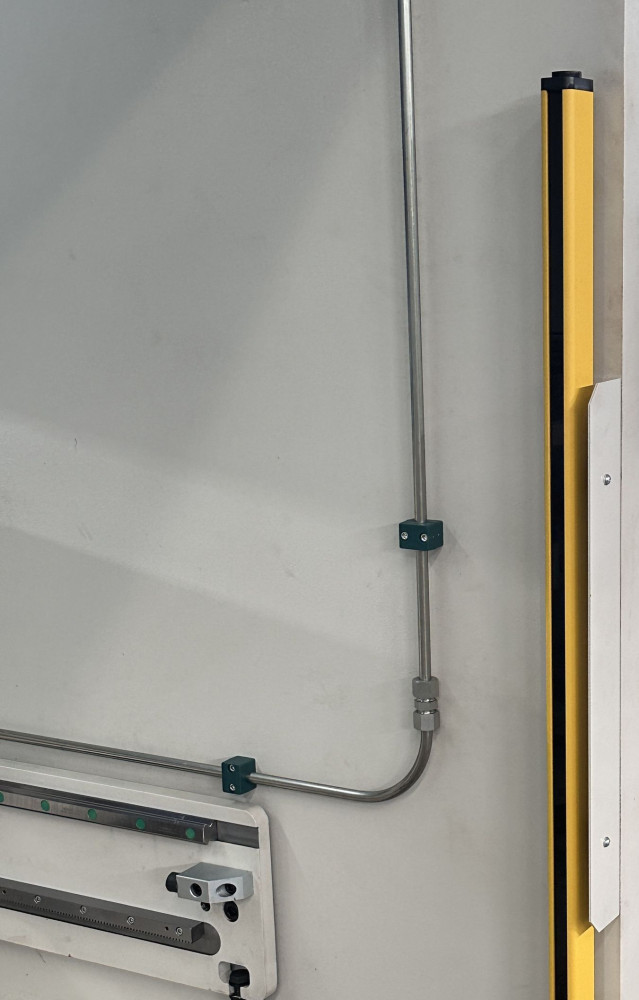

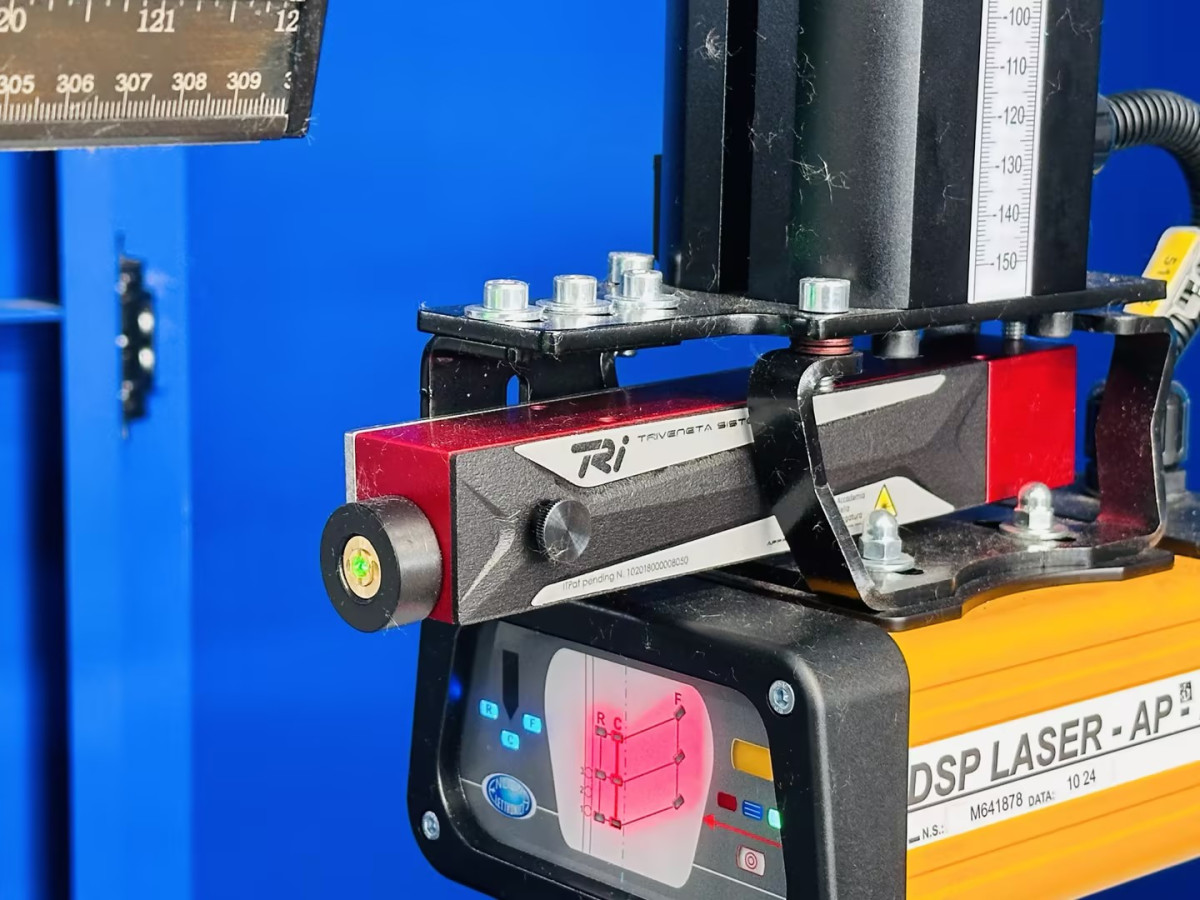

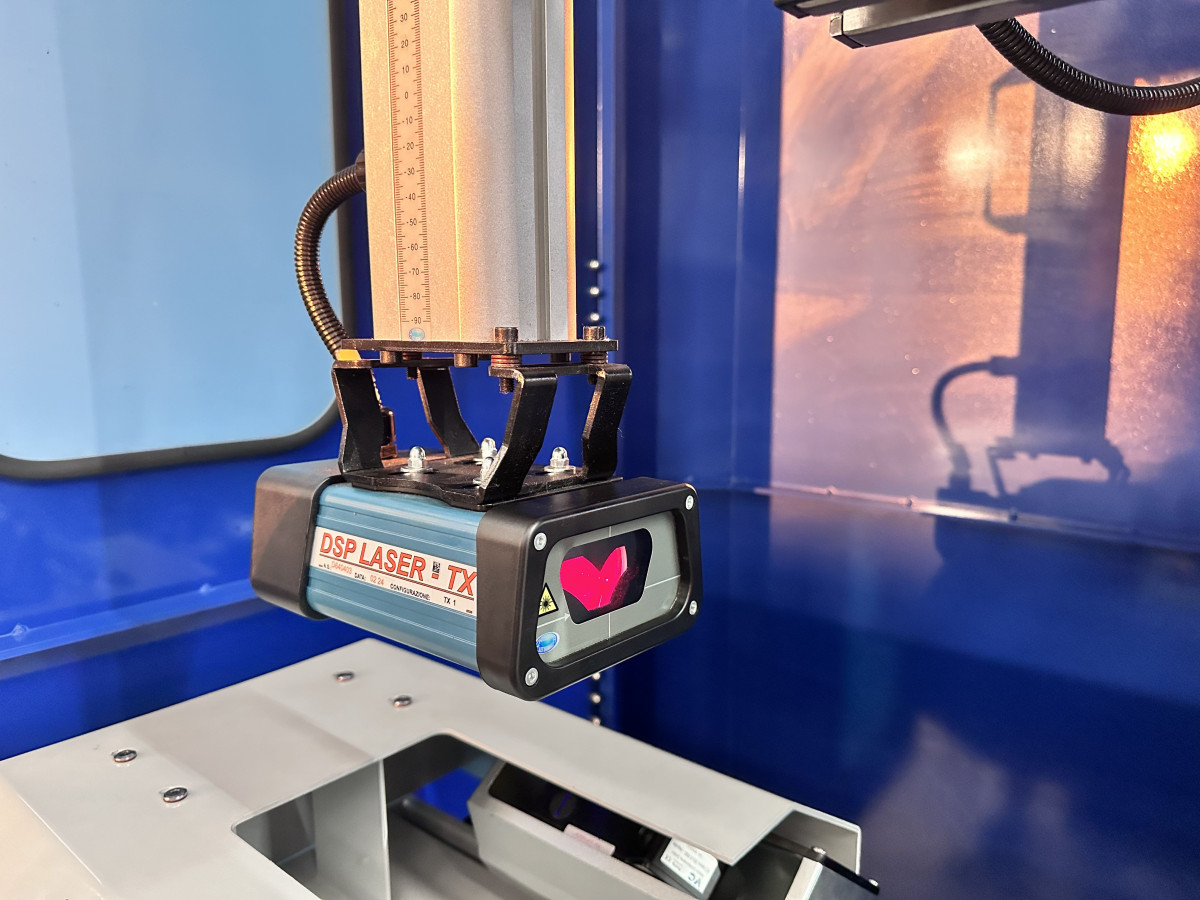

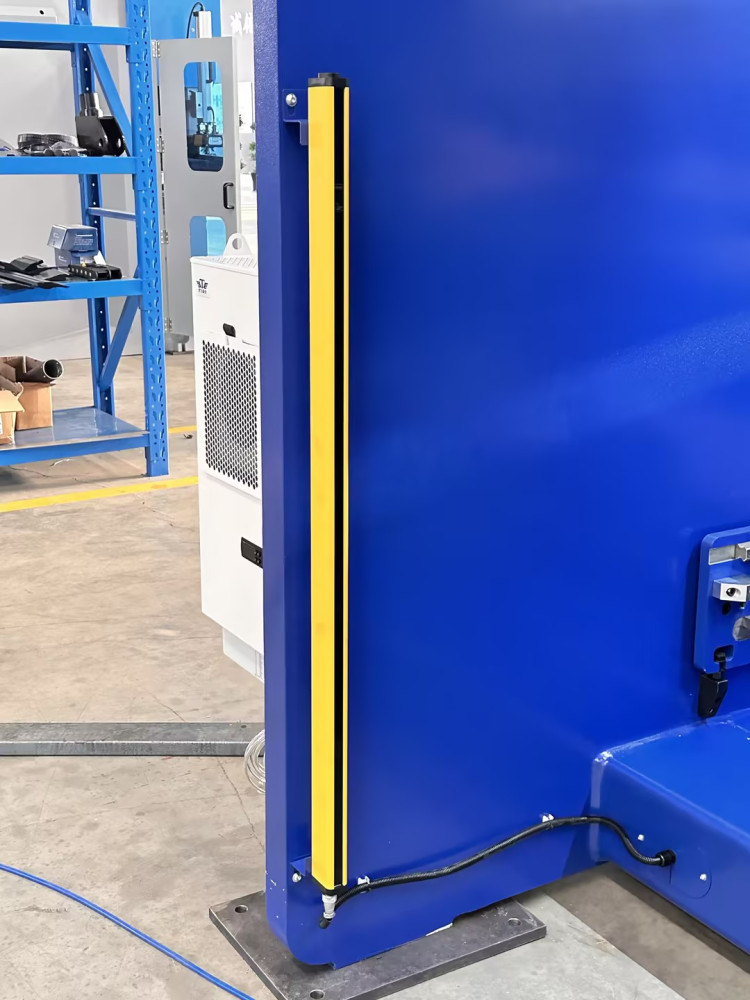

- Sicherheitssystem: DSP AP+MCS

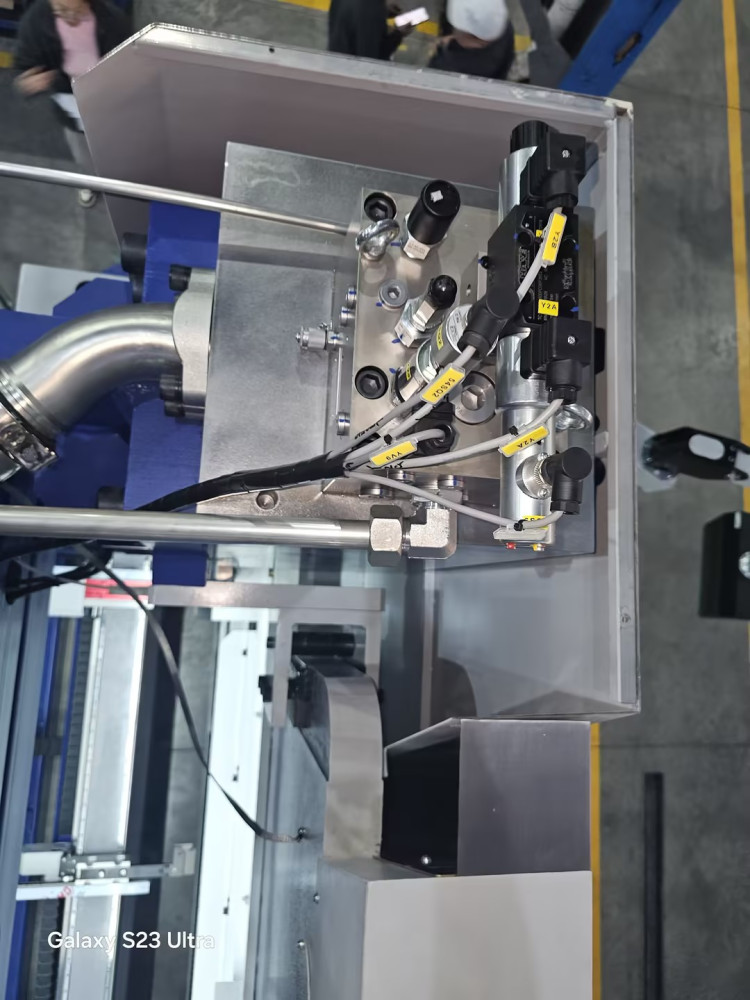

- HAWE Hydraulik System
- CE standard Norm
Hervorragende Biegeergebnisse
Die G-Press GHT-Abkantpressen verbessern und vereinfachen die Produktion und sorgen für hervorragende Biegeergebnisse. Die ihr zur Verfügung stehende Technologie analysiert das Verhalten der Struktur während der Verarbeitung in "Echtzeit" und ermöglicht so einen doppelten Vorteil: absolute Qualität im Endprodukt und weniger Aufwand für den Bediener.
Einzigartige Technologiesysteme wie G-FLEX und G-CS garantieren zudem eine beispiellose Biegegenauigkeit. Das hochwertige Design der GHT-Baureihe sorgt im laufenden Betrieb für Minimierung von Ausfallzeiten und Ausschuss sowie für hochwertige, zuverlässig reproduzierbare Ergebnisse. Die Abkantpressen der Baureihe GHT werden hinsichtlich Design, Ausstattung, Zubehör und Automatisierung immer individuell auf die spezifischen Bedürfnisse des jeweiligen Anwenders ausgelegt.
In der GHT-Serie werden ausschließlich Markenkomponenten namhafter Qualitätshersteller verbaut (Voith, Hoerbiger, ATS, Siemens, Schneider, Yaskawa, Panasonic, Festo, etc.).
Bildergalerie

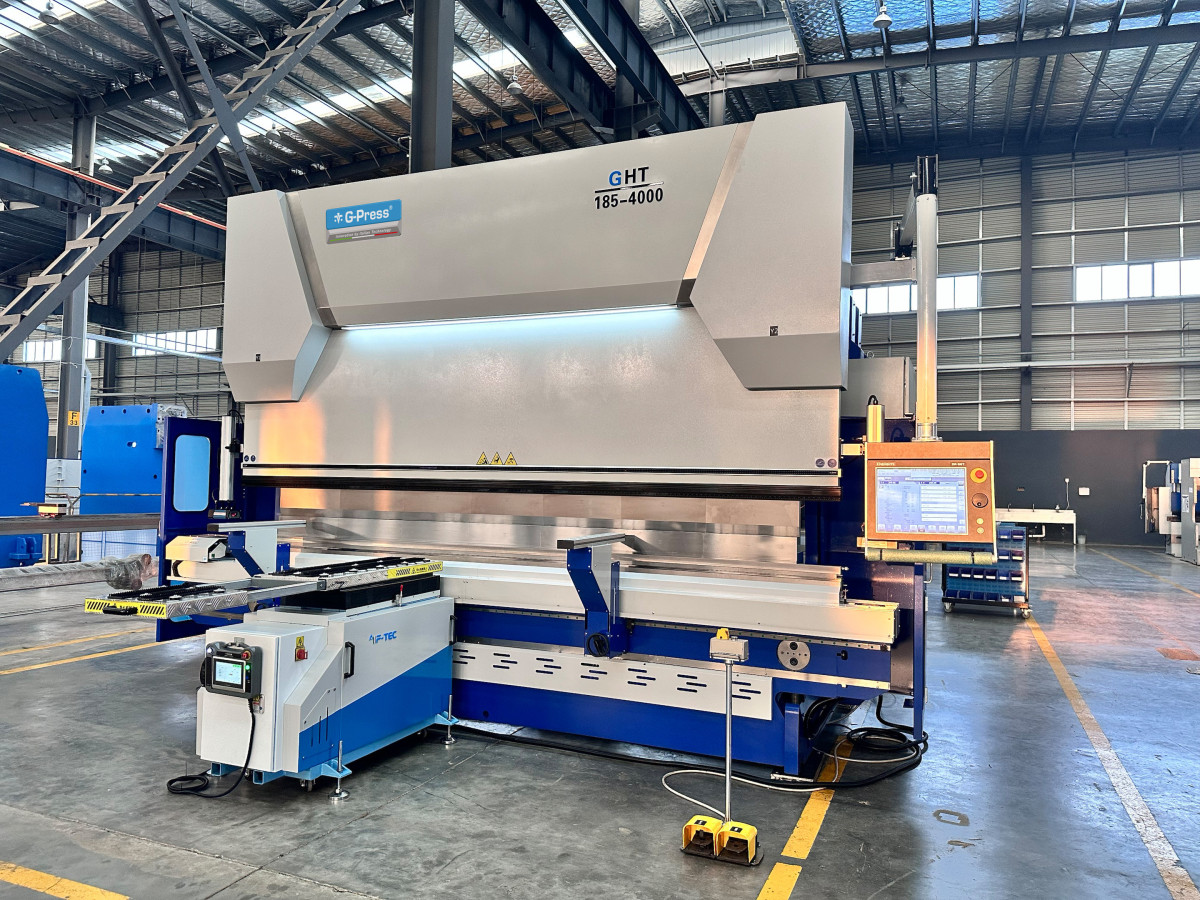

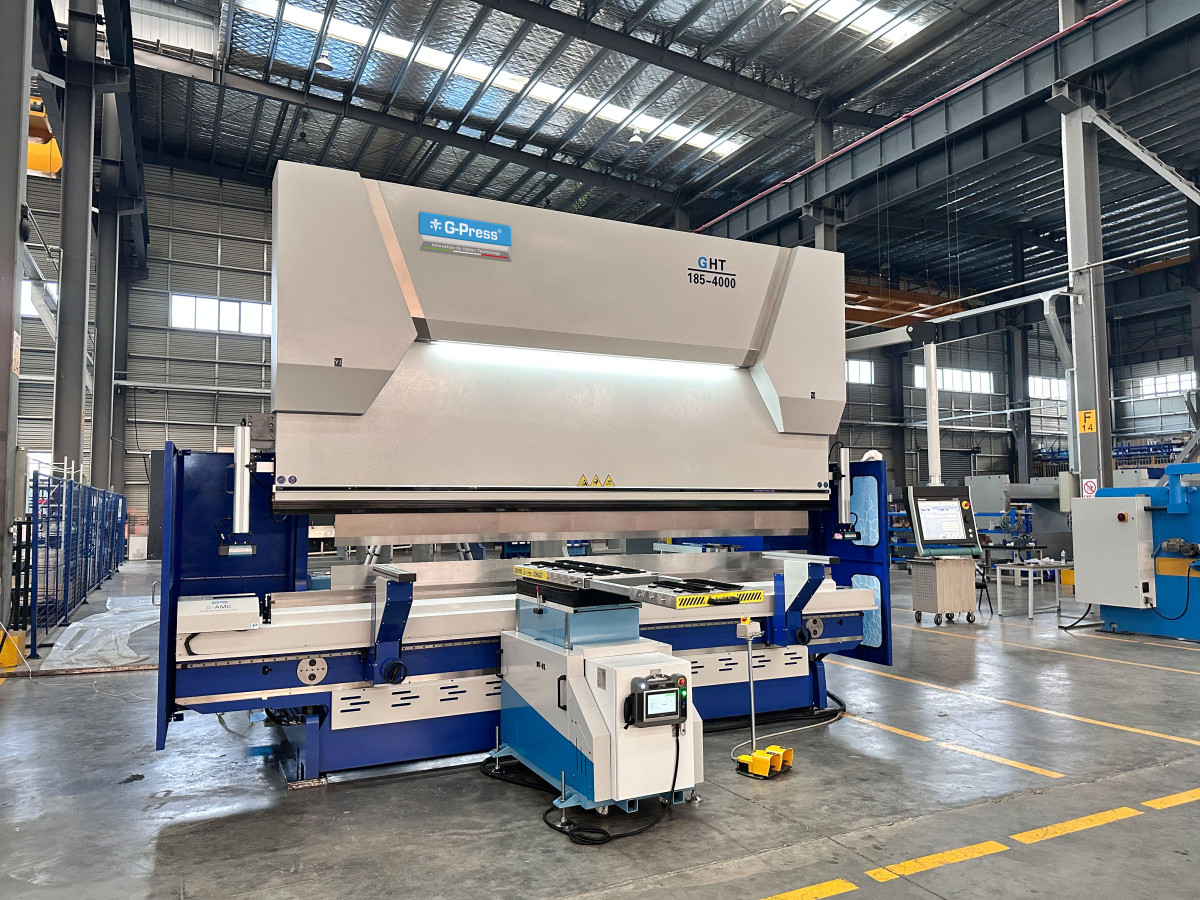

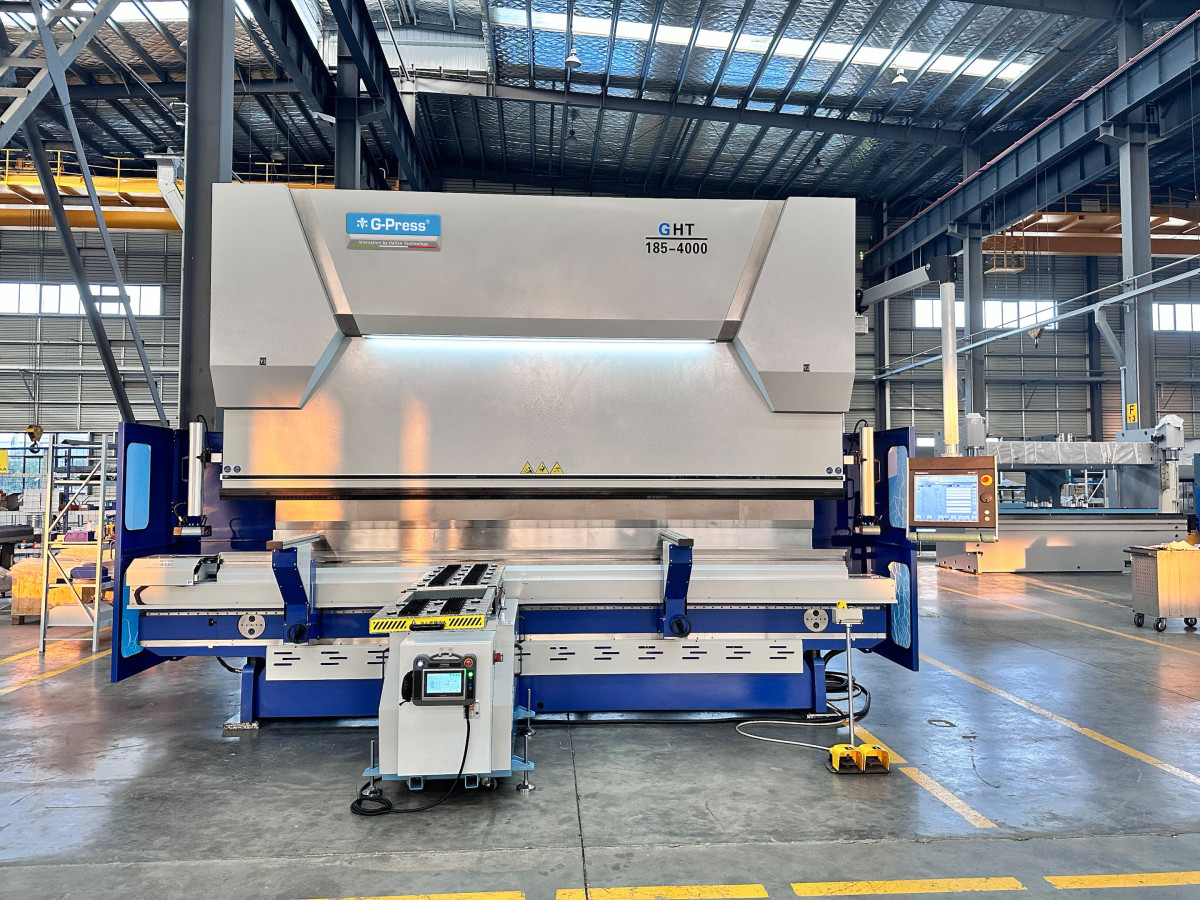

GHT 185-4000

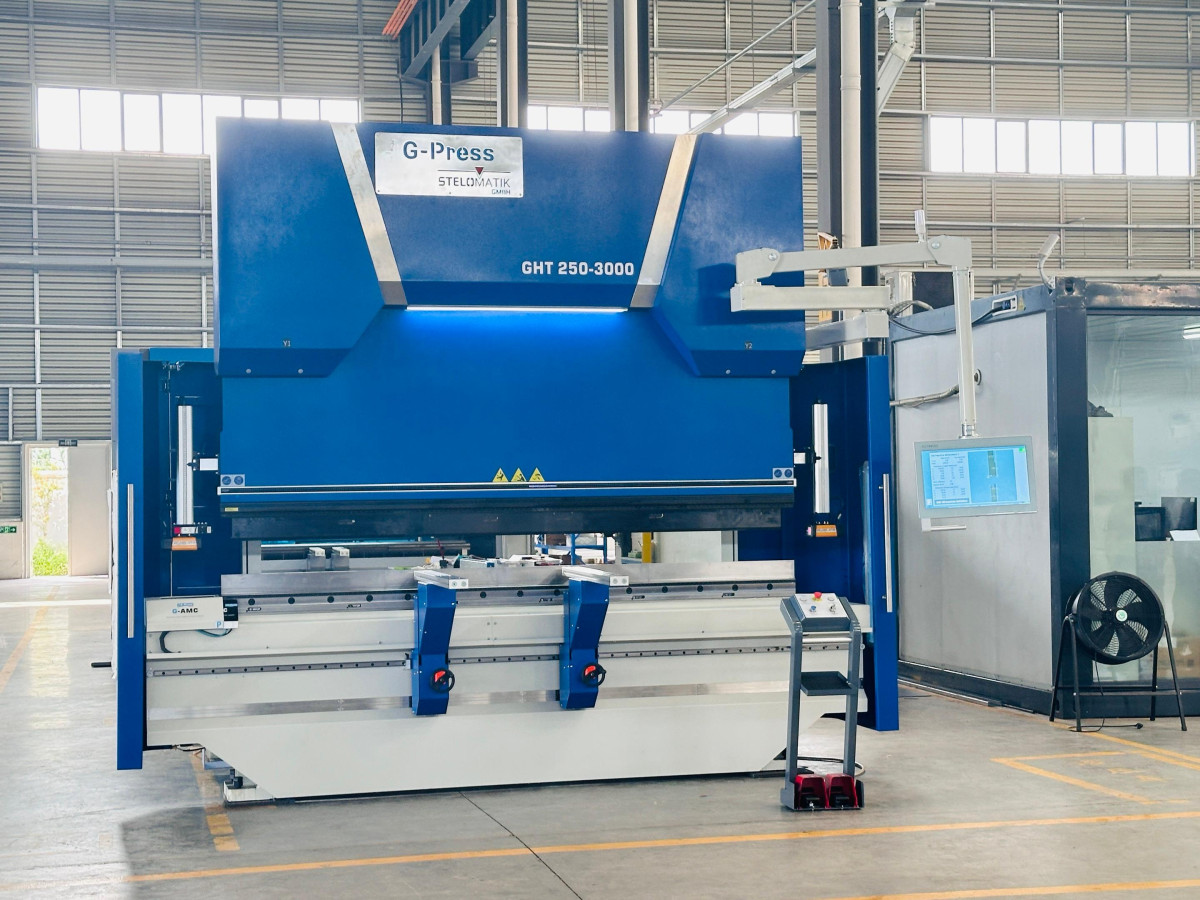

GHT 250-3000

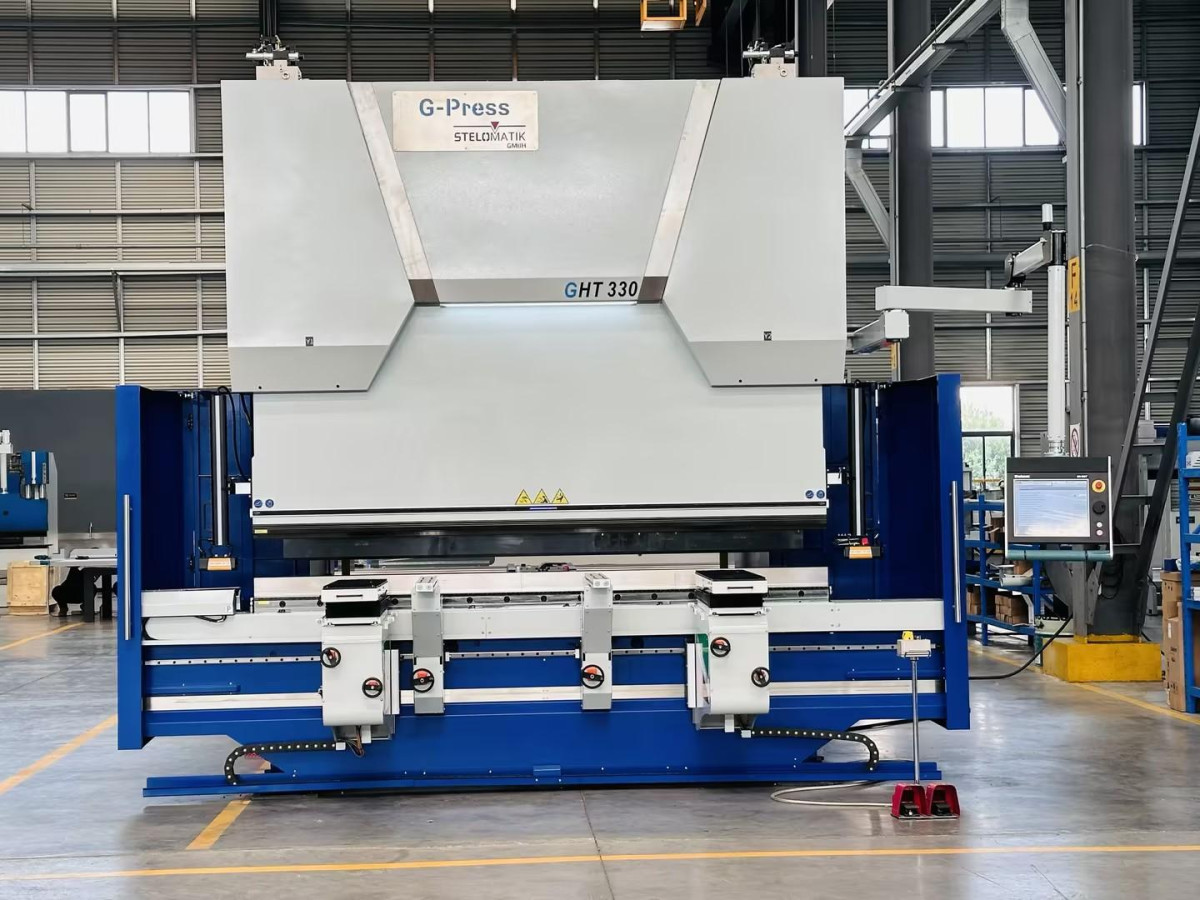

GHT 330-3000
Fotos zum Vergrößern oben rechts anklicken. Ausstattung ggf. abweichend. Bilder zeigen teilweise optionales Zubehör

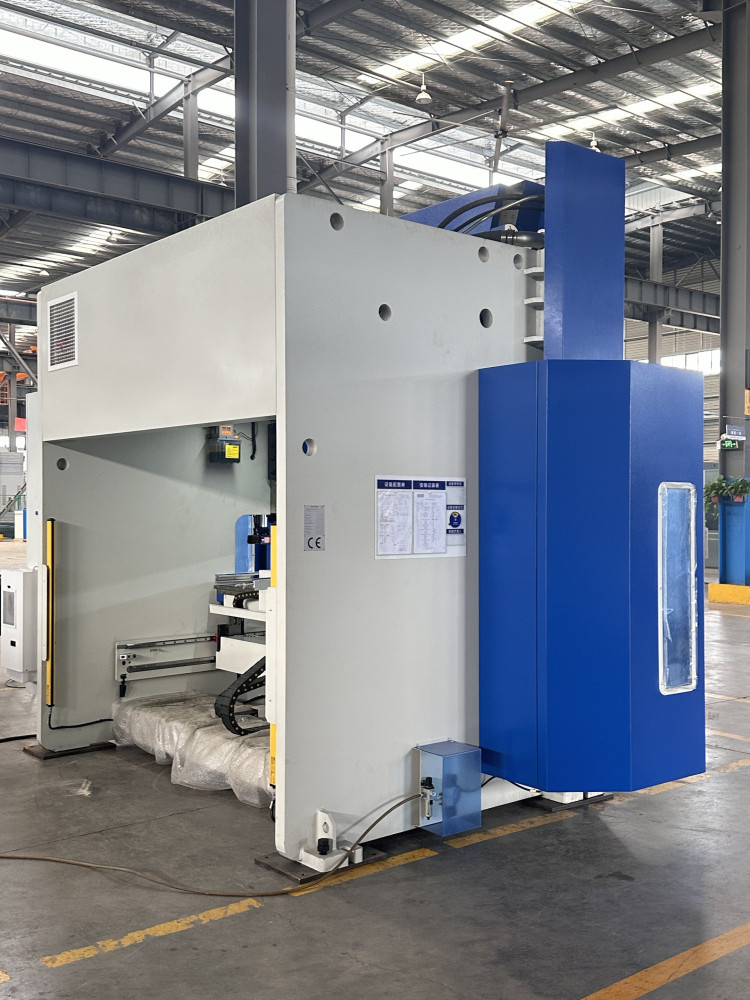

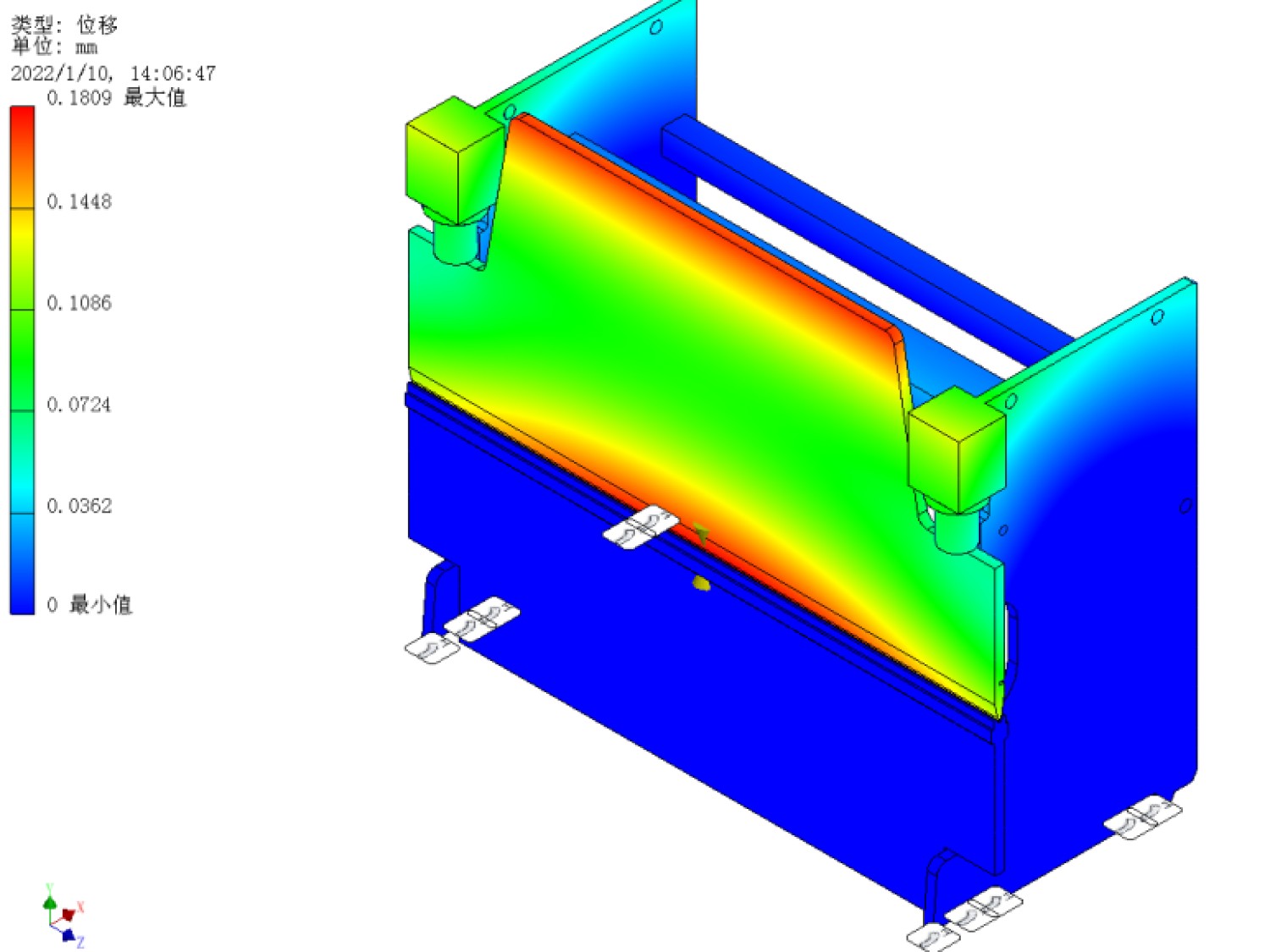

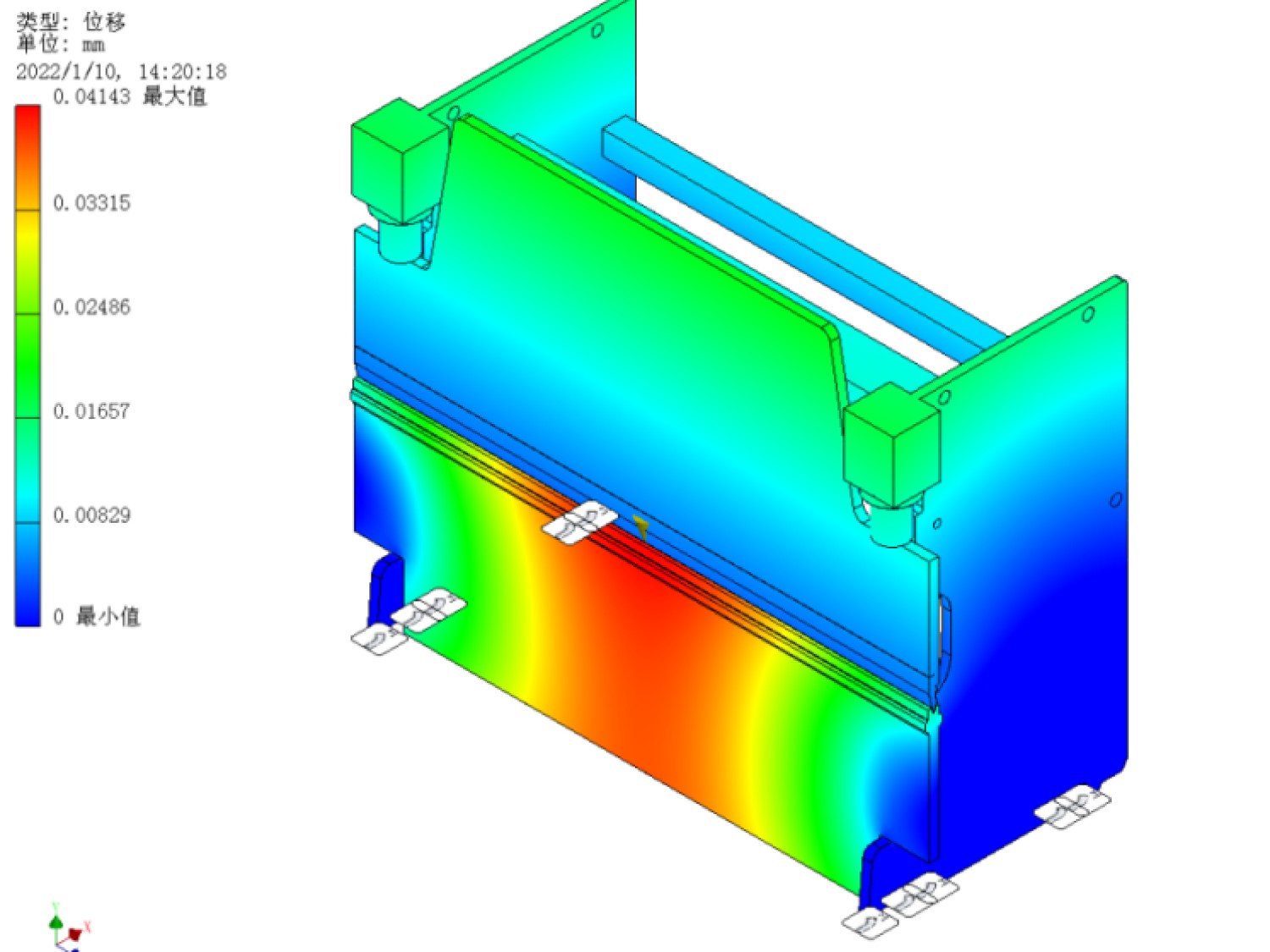

Rahmen-Design
Um zu gewährleisten, dass die Maschine auch noch nach langfristiger Belastung eine gute Stabilität und Genauigkeit beibehält, wurde die Struktur unter Berücksichtigung der 2,5-fachen theoretischen Verformungsträgheit des Rahmes entworfen.

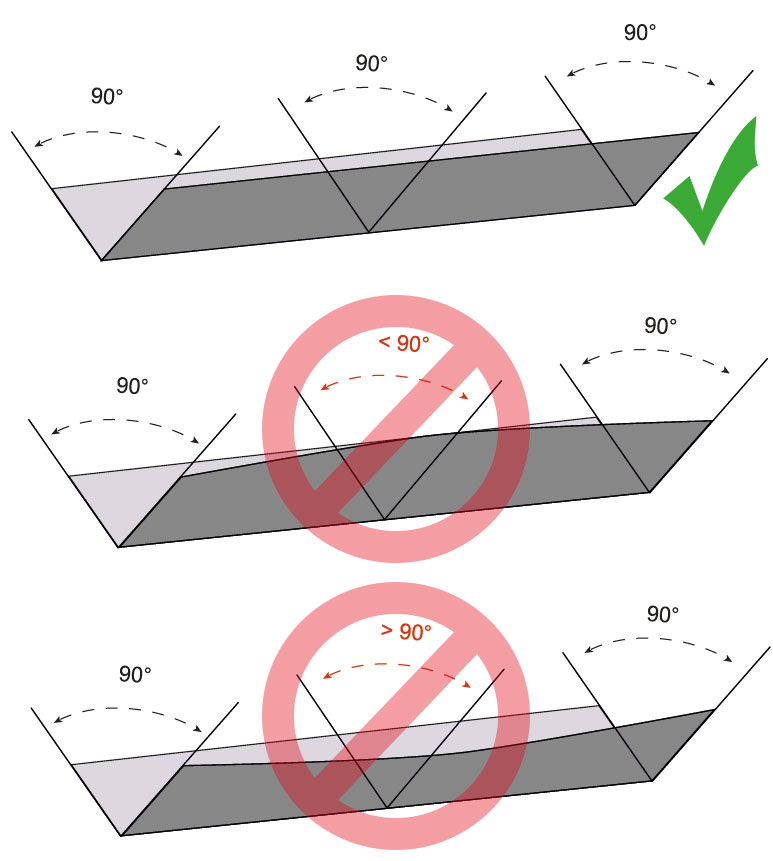

Die Gleichmäßigkeit der Biegewinkelgenauigkeit über die gesamte Länge ist eine der wichtigsten Faktoren bei Biegemaschinen, wenn Werkstücke über die gesamte Länge der Maschine gebogen werden. Durch das hydraulische System zur Kompensation von Winkelabweichungen in der Mitte, G-Reflex und die speziellen Balkenmontage gewährleistet die Abkantpresse G-Press, dass das Werkstück im vollen Genauigkeitsbereich von = 15 ‘ liegt.

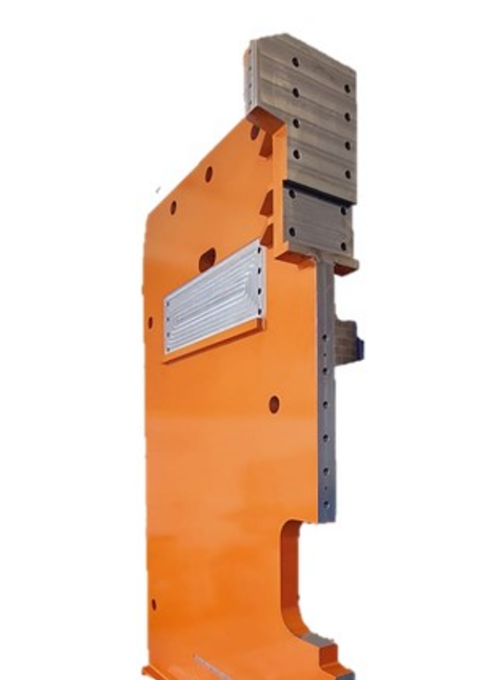

Vollständig verschraubte Struktur
Obwohl sie deutlich aufwändiger zu produzieren ist, hat sich G-Press für eine vollverschraubte Konstruktion entschieden: Auf diese Weise ist es möglich, eine viel höhere Präzision in Bezug auf die Konstruktion der Maschine zu erreichen, was somit auch die bestmögliche Präzision in der resultierenden Biegung garantiert.
Im Vergleich zu Schweißkonstruktionen erfolgt bei der verschraubten Variante kein Wärmeeintrag in das Material. Das bedeutet, dass es keine Spannungen gibt, die zu ungewollten Verformungen des Systems und damit zu Ungenauigkeiten führen könnten.

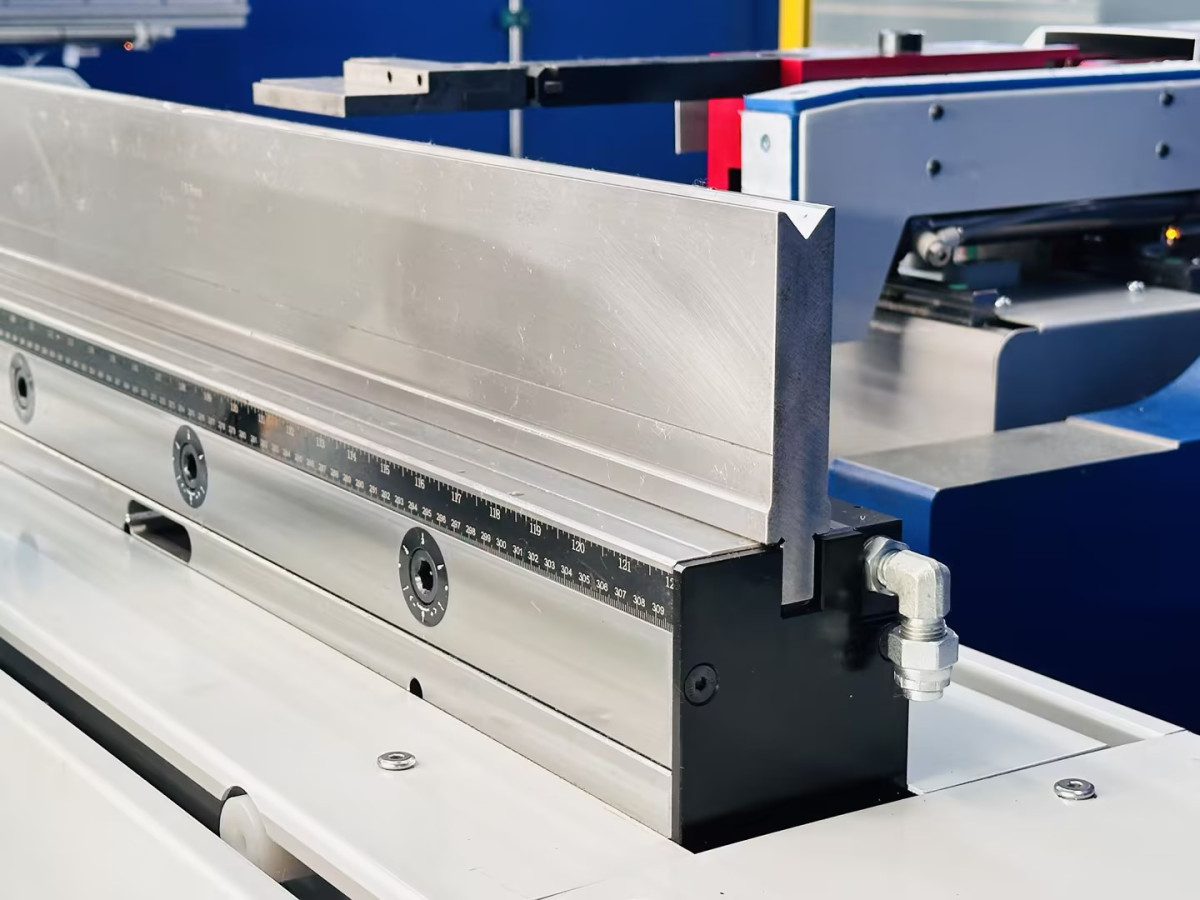

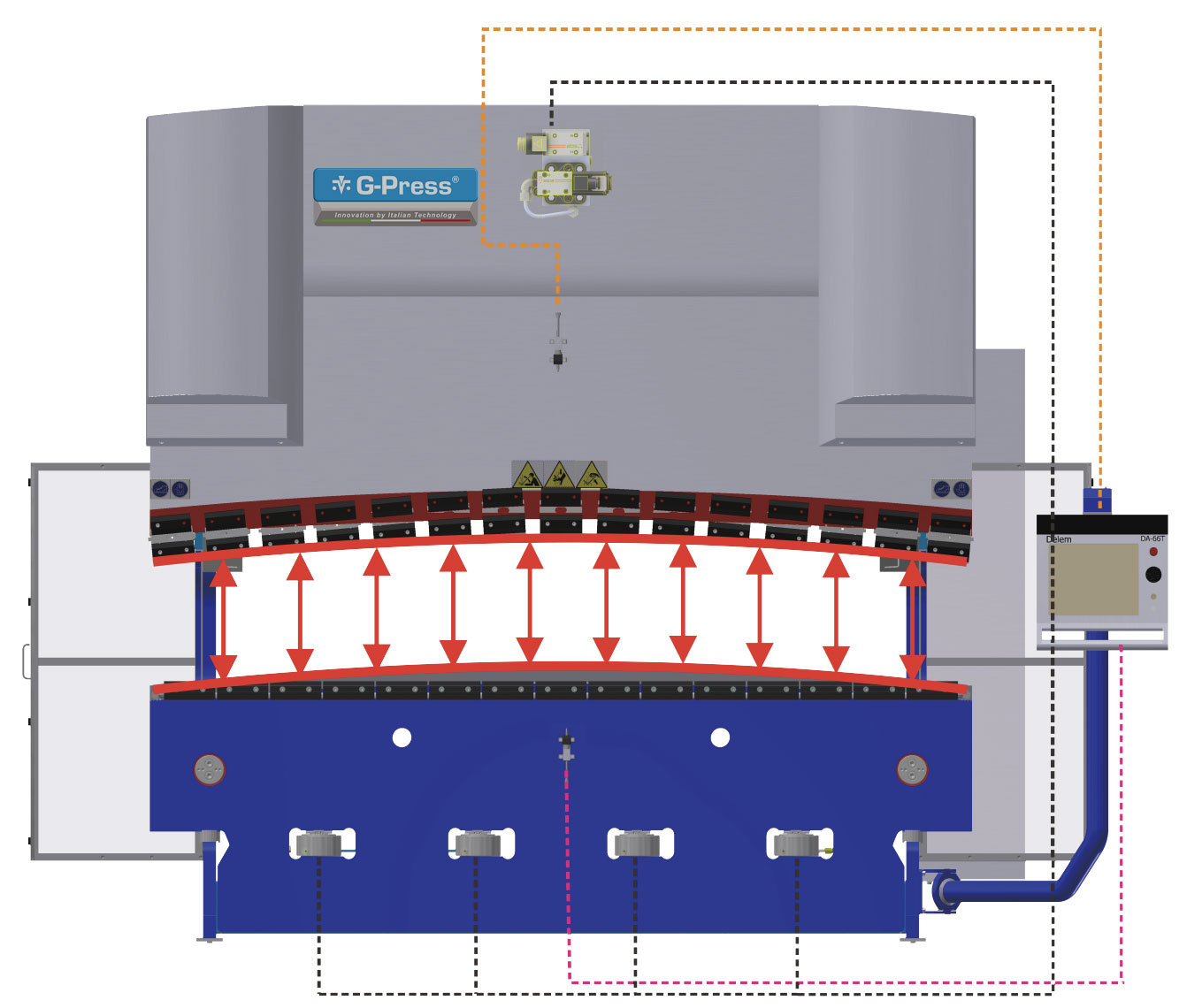

Hydraulisches Echtzeit-Bombierungssystem
Das automatische hydraulische Bombierungssystem G-CS ist die neueste Version des automatischen Kompensationssystems für Abkantpressen.
Diese Funktion unterstützt die traditionelle Biegekompensations-Methode und stellt sicher, dass der Biegeprozess für alle verschiedenen Arten von Blechmaterialien die Stimmigkeit des Biegewinkels innerhalb des gesamten Längenbereichs erreichen und sicherstellen kann.

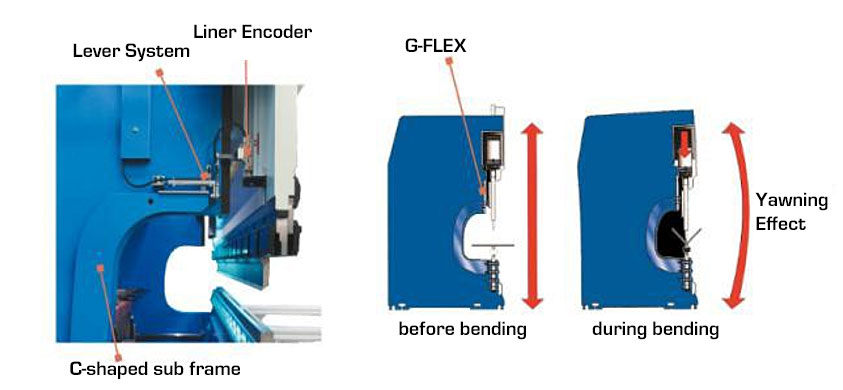

Kompensation der Ständerauffederung
Das G-FLEX-System von G-Press steuert diese Schulteröffnung dank eines Messgeräts, das in Echtzeit mit dem Hydrauliksystem kommuniziert.
Das System berechnet in Echtzeit die reale Position, in der sich der Stempel befindet, unabhängig von den Verformungen.
