Ausstattung der G-ECO-Abkantpressen
Die Ausstattungsmerkmale der G-ECO-Serie sprechen für sich und erfüllen bereits eine große Zahl industrieller Anforderungen. Für darüber hinausgehende Ansprüche steht ein breites Spektrum an Konfigurations- und erweiterngsmöglichkeiten zur Verfügung.
Hinteranschlagsystem
Das Hinteranschlagsystem ist bei der Maßgenauigkeit des Biegeprodukts ein wichtiger Bestandteil einer Abkantpresse.
Der 2-Achsen-Hinteranschlag (X-R) der G-ECO-Baureihe gewährleistet eine flexible, präzise und schnelle Positionierung fast aller komplexen Biegeteile. Die Genauigkeit des Anschlages wird unter anderem durch den Einsatz der Doppelten Trapezführung realisiert.
Die Bewegung der X-R-Achsen wird durch ein doppeltes Untersetzungsgetriebe gesteuert, das als "intelligentes" Design gilt und eine kompaktere Version ermöglicht hat.
Die Fingerspitze kann bei Abnutzung ausgetauscht werden; so muss nicht der gesamte Finger ersetzt werden. Wenn der Finger einer großen Aufprallkraft ausgesetzt ist, springt er zudem automatisch heraus, wodurch eine Beschädigung des gesamten Mechanismus und eine Beeinträchtigung der Position vermieden wird.
Servomotor
Der Motor bietet eine hervorragende Beschleunigung und ist ideal für Hochgeschwindigkeits- und Präzisions-Abkantpressen geeignet.
- hohe Laufruhe
- Großer Drehmomentbereich
- Hohe Maximaldrehzahl
- Hochauflösender Encoder
- Hohe Fahrgeschwindigkeit bei der Abwärts- und Rückwärtsbewegung
- Hohe Energieeinsparung
- Längere Lebensdauer von Pumpe, Öl, Filter und allen zugehörigen Komponenten
CybTouch 15PS Win
Die numerische 2D-Steuerung CybTouch 15PS Win bietet zahlreiche Vorteile:
- kompaktes Gehäuse
- Vollglas-Touchscreen
- Windows-Betriebssystem für Vernetzung und Fernwartung
- Quadcore-Prozessor für flüssige 2D- und 3D-Darstellung
- Industrie 4.0 ready
- Kompatibel mit CANopen® und EtherCAT®-Feldbussen für die Achsensteuerung

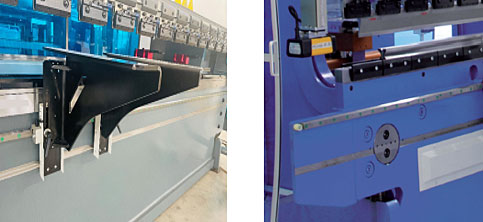

Manuell verschiebbare vordere Auflagetische
Der Lieferumfang umfasst zwei manuell verschiebbare vordere Auflagetische, die in Z-Richtung bewegt werden können.

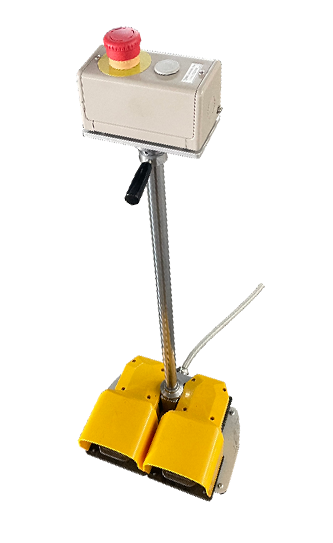

Fußpedal
Das G-Press-Fußpedal entspricht den CE-Sicherheitsanforderungen und weist folgende Merkmale auf:
- Doppelter Sicherheitsschalter, der das Absenken der Maschine nur zulässt, wenn der Fuß vollständig im Pedal steht
- 3-Positions-Sicherheitskonzept
- Mit abgeschirmten trittsicherem Anschlusskabel
- Kann zu einem kabellosen Fußschalter aufgerüstet werden
Sicherheitskomponenten DSP AP+MCS
- Laserschutz, Mehrstrahl-Empfänger
- Schutzbereiche: Vorderseite, Mitte und Rückseite
- Rückraumabsicherung mit mehrstrahligem Sicherheitslichtvorhang
- Sicherheitsstufe CAT.4 und SIL3
- Schutzgrad des Detektionsgehäuses: IP 65
- Laserklassifizierung: Klasse 1 M
- Reaktionszeit: 5 ms
- Betriebstemperatur: 0°C~50°C
- Geschwindigkeitswechselpunkt: 5mm + Anhaltebereich
- Der maximale Schutzabstand: 15M
- LED-Anzeigen zeigen verschiedene Zustände
Elektroschaltschrank
Das Design des Schaltschranks basiert auf den aktuellen Vorschriften und verwendet nur hochwertige europäische Komponenten.
Die MCS-Steuerung steuert und bedient alle elektrischen, elektronischen und hydraulischen Sicherheitssysteme an der Maschine mit redundanten Sicherheitseinrichtungen.
Alle Systeme garantieren eine sichere Verwendung gemäß der Norm EN12622.
Stempelklemmung GT-M
In der Serienausstattung sind Abkantpressen von G-Press mit den Qualitätsklemmungen von Promecam ausgestattet. Die G-ECO-Baureihe verfügt bereits im Standard bzgl. der oberen Werkzeugklemmung über eine SCHNELLWERKZEUGKLEMMUNG von Promecam, TYP KYOKKO.
Dabei handelt es sich um ein Schnellwerkzeugwechselsystem mit frontaler Entnahme: Die Halterung ist mit einem Hebel zum einfachen Öffnen und Schließen der Halterung ausgestattet.
Matrizenklemmung GS-BM
Die untere Werkzeugklemmung ist serienmäßig mit einer selbstzentrierenden 60/90mm-Klemmung ausgeführt.
